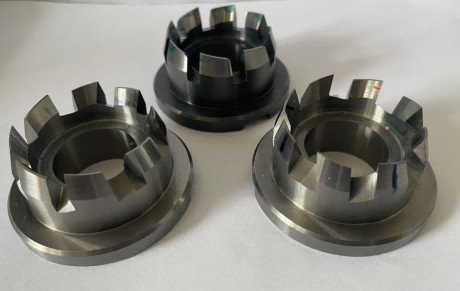

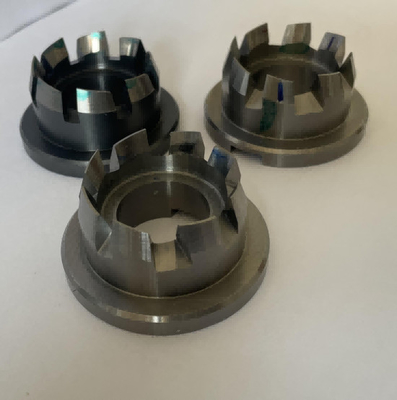

AT เคลือบเกลียว Bevel Gear คัตเตอร์ เครื่องมือตัด Gleason ทรงกระบอก

GLEASON เครื่องตัดเกลียวแบบเกลียว

หัวกัดดอกกัดเฟืองดอกจอกหรือที่รู้จักกันในชื่อหัวกัด Gleason ใช้ในการประมวลผลเฟืองดอกจอกแบบเกลียวที่มีโมดูลัส 0.5 ถึง 15 มม.หัวกัดที่ใช้กันทั่วไปมีเส้นผ่านศูนย์กลางเล็กน้อย 12.7 ถึง 457.2 มม. (1/2 ถึง 18 นิ้ว) และมีทั้งหมด 10 ข้อมูลจำเพาะ12.7 ~ 50.8 มม. (1/2 ~ 2 นิ้ว) หัวกัดทำจากอินทิกรัล และเส้นผ่านศูนย์กลางที่ใหญ่กว่าทำจากชนิดเม็ดมีดหัวกัดหัวกัดสามารถแบ่งออกเป็นสองประเภท: หัวกัดหยาบและหัวตัดละเอียดใบตัดหยาบมีสองประเภท (มีฟันสองชุดสำหรับการตัดในและการตัดภายนอก) และสามด้าน (มีฟันสามชุดสำหรับการตัดภายใน การตัดภายนอก และการตัดบน)ใบตัดแบบละเอียดมีสองประเภท: แบบด้านเดียว (ฟันด้านในหรือด้านนอกมีฟันเพียงแบบเดียว) และแบบสองด้านหัวตัดหยาบต้องใช้ฟันตัดจำนวนมากและความแข็งแกร่งที่ดี และมีวงแหวนรองรับอยู่ด้านหลังหัวตัดเพื่อรองรับแรงตัดของฟันตัดหัวกัดละเอียดต้องใช้ความแม่นยำสูง โดยมีปะเก็นและเวดจ์ ซึ่งสามารถปรับตำแหน่งในแนวรัศมีของฟันตัดได้อย่างแม่นยำคมตัดของฟันใบมีดบนหัวกัดแบบต่างๆ นั้นตรงและมีมุมโปรไฟล์ฟันที่แน่นอนต้องเลือกฟันของใบมีดตามหมายเลขหัวกัดที่คำนวณเพื่อให้ได้โปรไฟล์ฟันที่เข้าคู่กันที่ถูกต้อง และใช้ชนิดหลังพลั่วเพื่อทำให้ฟันของใบมีดหนักตำแหน่งแนวรัศมีและมุมโปรไฟล์ฟันยังคงไม่เปลี่ยนแปลงหลังจากการเจียรด้วยการพัฒนาเครื่องกัดเฟืองที่มีประสิทธิภาพสูง จึงมีหัวกัดแบบใหม่หลายประเภทปรากฏขึ้น เช่น หัวกัดที่มีความแข็งแกร่งสูงสำหรับการตัดหยาบ หัวกัดแบบติดลิ่ม และนอกเหนือจากวิธีกึ่ง Hobbing ที่ใช้สำหรับการตัดเฉือนขนาดใหญ่ ล้อ หัวกัดทรงกระบอกและหัวกัดเกลียวขึ้นรูป ฯลฯ
