การเก็บผิวละเอียด เครื่องมือตัดหัวโกนแบบธรรมดา ความต้านทานการสึกหรอ

เครื่องตัดหัวเกียร์คุณภาพสูงที่ผลิตในเมือง Zhuzhou ประเทศจีน

คืออะไรมีดโกนหนวดเกียร์?

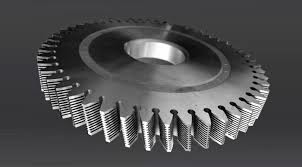

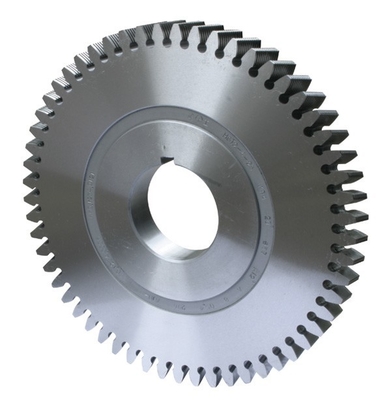

มีร่องแคบจำนวนมากที่สร้างขอบตัดบนผิวฟัน และใช้เครื่องมือแปรรูปเฟืองรูปเฟืองเพื่อประมวลผลชิ้นงานตามหลักการของการประกบกันแบบเฮลิคอลในระหว่างการประมวลผล หัวกัดจะตัดเศษที่มีลักษณะเหมือนหนวดเคราออกจากผิวฟันของเฟือง จึงเรียกว่ามีดโกนหนวดหัวโกนใช้สำหรับจัดฟันเฟืองหลังการกลึงและการขึ้นรูป (ดูการตัดเฉือนเฟือง)หัวโกนแบบจานที่ใช้กันทั่วไปมีลักษณะเหมือนเฟืองทรงกระบอกเฮลิคอลที่ชุบแข็ง (รูปที่ 1) และร่องบนพื้นผิวฟันมีสองรูปแบบ: แบบแรกเป็นแบบรูทะลุแบบวงกลมหรือแบบเกลียวบนเฟืองวงแหวนทั้งหมดสล็อต ส่วนตัดขวางของสล็อตสามารถเป็นรูปสี่เหลี่ยมผืนผ้าหรือสี่เหลี่ยมคางหมูหัวโกนนี้จะลับเฉพาะส่วนหน้า (ช่อง) หลังจากทื่อเท่านั้น และรูปร่างของฟันและเส้นผ่านศูนย์กลางภายนอกจะไม่เปลี่ยนแปลงเนื่องจากช่องเจาะทะลุไม่ได้ลึกเกินไป จึงเหมาะสำหรับมีดโกนหนวดที่มีโมดูลน้อยกว่า 1.75 มม.อีกอันคือร่องทั้งสองด้านถูกปิดกั้นและสอดด้วยใบมีดรูปหวีเจาะรูเอียงมีดโกนชนิดนี้ต้องกราวด์รูปฟันและผิวทรงกระบอกบนฟันหลังใช้แบบทู่
เพื่อลดภาระในการตัดของฟันแต่ละซี่ จำนวนฟันของหัวโกนจึงมาก และโดยทั่วไปจะใช้หมายเลขเฉพาะเพื่อหลีกเลี่ยงปัจจัยทั่วไปที่มีจำนวนฟันของเฟืองที่ถูกตัด มิฉะนั้น ข้อผิดพลาดของ ใบมีดโกนหนวดจะถูกคัดลอกไปยังเกียร์ที่จะประมวลผลตามมาตรฐานสากล ความเที่ยงตรงของใบมีดโกนมีสามประเภท: AA, A และ B ในการผลิตจริง โปรไฟล์ของฟันเฟืองที่โกนด้วยหัวโกนที่มีรูปฟันที่หมุนวนที่ถูกต้องมักจะเบี่ยงเบนไปจากการหมุนที่ถูกต้องใกล้กับวงกลมพิทช์ของ เฟือง เว้าเข้าด้านใน และส่วนเบี่ยงเบนประมาณ 0.01~0.03 มม.ส่วนเบี่ยงเบนโปรไฟล์ฟันของเฟืองเดือยนั้นใหญ่กว่าเฟืองเฮลิคอลเพื่อให้ชิ้นงานได้รูปทรงฟันที่ถูกต้อง รูปทรงฟันของหัวโกนควรได้รับการแก้ไขในการผลิตจำนวนมาก เส้นโค้งการแก้ไขรูปร่างฟันของหัวโกนถูกกำหนดโดยวิธีการทดลอง
หัวโกนสามารถประมวลผลเฟืองทรงกระบอกด้านในและด้านนอกของฟันตรงและฟันเฮลิคอลได้ โดยมีประสิทธิภาพการผลิตสูงและพื้นผิวเรียบนอกจากนี้ยังมีหัวกัดเฟืองตัวหนอนสำหรับการตัดเฉือนเฟืองตัวหนอนที่แม่นยำประเภทและพารามิเตอร์ของเวิร์มพื้นฐานควรเหมือนกับเวิร์มที่ใช้งานซึ่งตรงกับเฟืองตัวหนอนเช่นเดียวกับหัวกัดเฟือง มันมีร่องแคบจำนวนมากบนพื้นผิวเกลียวเพื่อสร้างคมตัดและรองรับเศษหัวกัดเฟืองตัวหนอนนั้นผลิตได้ยากและจะใช้เฉพาะเมื่อตัดเฉือนเฟืองตัวหนอนที่ต้องการความแม่นยำสูงเท่านั้น
