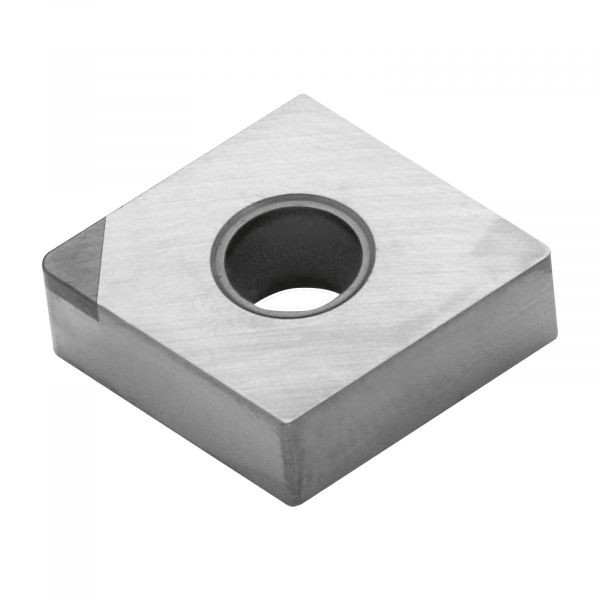

เครื่องซีเอ็นซี CBN เม็ดมีดกลึงแข็งความแข็งพิเศษปรับแต่งได้

เม็ดมีด CBN สำหรับการกลึงแข็ง

การจัดการวัตถุดิบ
เนื่องจากมีสิ่งสกปรกเช่น WBN, HBN, pyrophyllite, กราไฟท์, แมกนีเซียม, เหล็ก ฯลฯ ที่เหลืออยู่ในไมโครพาวเดอร์ CBN;นอกจากนี้ ผงแป้งและสารยึดเกาะยังมีออกซิเจนที่ดูดซับ ไอน้ำ ฯลฯ ซึ่งไม่เอื้อต่อการเผาผนึกดังนั้นวิธีการทำให้บริสุทธิ์ของวัตถุดิบจึงเป็นหนึ่งในการเชื่อมโยงที่สำคัญเพื่อให้แน่ใจว่าประสิทธิภาพของโพลีคริสตัลลีนสังเคราะห์ในระหว่างการพัฒนา เราใช้วิธีการต่อไปนี้เพื่อทำให้ผง CBN และวัสดุสารยึดเกาะบริสุทธิ์: ขั้นแรก บำบัดผง CBN ด้วย NaOH ที่ประมาณ 300 C เพื่อกำจัดไพโรฟิลไลต์และ HBNจากนั้นต้มกรดเปอร์คลอริกเพื่อขจัดกราไฟท์แผ่นถูกต้มเพื่อขจัดโลหะและล้างด้วยน้ำกลั่นจนเป็นกลางCo, Ni, Al ฯลฯ ที่ใช้สำหรับสารยึดเกาะต้องผ่านการบำบัดด้วยการลดไฮโดรเจนจากนั้น CBN และสารยึดเกาะจะผสมกันอย่างเท่าเทียมกันตามอัตราส่วนที่กำหนดและรวมไว้ในแม่พิมพ์กราไฟท์ จากนั้นส่งไปยังเตาสุญญากาศที่มีแรงดันน้อยกว่า 1E2 ให้ความร้อนที่ 800-1000 °C เป็นเวลา 1 ชั่วโมง แล้วขจัดสิ่งสกปรก บนพื้นผิวดูดซับออกซิเจนและไอน้ำ ฯลฯ เพื่อให้พื้นผิวของเมล็ด CBN นั้นสะอาดมาก
ในแง่ของการเลือกวัสดุยึดประสานและปริมาณการเติม จำนวนรวมของสารยึดเกาะที่เติมควรเพียงพอแต่ไม่มากเกินไปผลการทดลองแสดงให้เห็นว่าความต้านทานการสึกหรอและกำลังรับแรงดัดงอของคริสตัลไลน์มีความสัมพันธ์อย่างใกล้ชิดกับเส้นทางอิสระเฉลี่ย (ความหนาของชั้นเฟสสารยึดเกาะ)ปริมาณของสารคือ 10% ถึง 15% (อัตราส่วนมวล)
นอกจากการเลือกสารยึดเกาะแล้ว การกำหนดขนาดอนุภาค CBN และอัตราส่วนขนาดอนุภาคก็มีความสำคัญเช่นกันตามข้อกำหนดของความแม่นยำในการตัดเฉือนและคุณภาพพื้นผิว ขนาดอนุภาคของ CBN ที่ใช้สำหรับการผลิตเครื่องมือตัดแบ่งคร่าวๆ ได้ดังนี้: ขนาดอนุภาคหยาบ 20-30 µm;อนุภาคขนาดกลาง 3 ~ 10 ไมครอน;อนุภาคละเอียดขนาด 2 ไมครอนคริสตัลไลน์ที่ทำจากเกรนหยาบเป็นเรื่องยากที่จะสร้างเครื่องมือที่ต้องการความแม่นยำสูง แต่ความทนทานต่อการสึกหรอและแรงกระแทกนั้นสูง และคริสตัลไลน์ที่ทำจากเกรนละเอียดสามารถตอบสนองความต้องการของการเก็บผิวละเอียดและการเก็บผิวละเอียดขั้นสุด

1. การสังเคราะห์ร่างกายของตัวอ่อน

แผ่นคอมโพสิต PCBN ถูกประกอบโดยตรงกับชั้น CBN และพื้นผิวซีเมนต์คาร์ไบด์ภายใต้อุณหภูมิสูงและความดันสูง และทำขึ้นเป็นเครื่องมือตัดหรือใบมีดเชื่อมขึ้นรูปต่างๆ ผ่านกระบวนการตัดและเชื่อม
บล็อกเผาผนึก PCBN แบบอินทิกรัลถูกเผาโดยตรงโดยไม่มีเมทริกซ์โลหะผสมเพื่อให้กลายเป็นใบมีด PCBN ที่สำคัญหลังจากการลับคมแล้ว ใบมีดโพลีคริสตัลไลน์คิวบิกโบรอนไนไตรด์ถูกสร้างขึ้นตามที่แสดงใน "แผ่นคอมโพสิต PCBN"อุปกรณ์สังเคราะห์ อุปกรณ์สังเคราะห์ที่ใช้ในต่างประเทศส่วนใหญ่เป็นเครื่องอัดแบบสองด้าน และส่วนใหญ่เป็นเครื่องอัดรีดแบบหกด้านในประเทศจีน

2. กระบวนการบดของเครื่องมือ PCBN

ช่องว่างของเครื่องมือ PCBN ที่ผลิตขึ้นนั้นจำเป็นต้องลับให้คมสำหรับการตัด และเครื่องมือที่ลับแล้วจะได้รูปทรงและผิวสำเร็จที่ถูกต้องโดยทั่วไปแบ่งออกเป็นกระบวนการเจียรหยาบ การเจียรละเอียด และการเจียรล้อเจียรเพชรเคลือบเรซิน 180-240 ใช้สำหรับการเจียรหยาบด้วยอัตราป้อน 0.01 มม./จังหวะคู่ล้อเจียรเคลือบเรซิน Wlo-W14 ใช้สำหรับการเจียรละเอียด โดยมีอัตราป้อน 0.005 มม./จังหวะคู่สำหรับการเจียร สำหรับล้อเจียรเพชรหรือครีมเจียรของ W5~W3 ควรให้ความสนใจเป็นพิเศษกับอิทธิพลของการตกแต่งขอบคมตัดของใบเจียรเพชรต่อการเจียรแม้ว่าเครื่องมือจะแกว่งไปมาบนผิวหน้าทั้งด้านของล้อเจียรในระหว่างกระบวนการลับคมเพื่อให้การใช้พื้นผิวของล้อเจียรสม่ำเสมอ อันที่จริง พื้นผิวของล้อเจียรยังมีแนวโน้มที่จะไม่สม่ำเสมอ ซึ่งต้องบ่อยครั้ง ตัดแต่ง

3.พารามิเตอร์ทางเรขาคณิตของเครื่องมือ PCBN

อายุการใช้งานของเครื่องมือ PCBN สัมพันธ์อย่างใกล้ชิดกับพารามิเตอร์ทางเรขาคณิต และมุมด้านหน้าและด้านหลังที่เหมาะสมสามารถปรับปรุงการต้านทานแรงกระแทกของเครื่องมือได้ความสามารถในการขจัดเศษและความสามารถในการกระจายความร้อนขนาดของมุมคายส่งผลโดยตรงต่อแรงของคมตัดและสถานะความเค้นภายในของเม็ดมีดเพื่อหลีกเลี่ยงความเค้นแรงดึงที่มากเกินไปที่เกิดจากแรงกระแทกทางกลของปลายเครื่องมือ โดยทั่วไปแล้วจะใช้มุมคายประจุลบ (-5.～-10.)ในเวลาเดียวกัน เพื่อลดการสึกหรอของมุมบรรเทา มุมบรรเทาหลักและเสริมคือ 6 มุมจะโค้งมนด้วยรัศมีปลายคมตัด 0.4–1.2 มม. และขอบเป็นพื้นเรียบ

4.การตรวจสอบเครื่องมือ PCBN

นอกเหนือจากการทดสอบคุณสมบัติทางกายภาพ เช่น ดัชนีความแข็ง ความต้านทานการดัดงอ ความต้านทานแรงดึง ฯลฯ ยังจำเป็นต้องใช้กล้องจุลทรรศน์อิเล็กตรอนกำลังสูงเพื่อตรวจสอบพื้นผิวและความแม่นยำในการประมวลผลขอบของเครื่องมือ PCBNจากนั้นจะเป็นการตรวจสอบมิติ การตรวจสอบความเที่ยงตรง ค่า M ความคลาดเคลื่อนทางเรขาคณิต ความหยาบ จากนั้นการบรรจุและการเก็บรักษา
