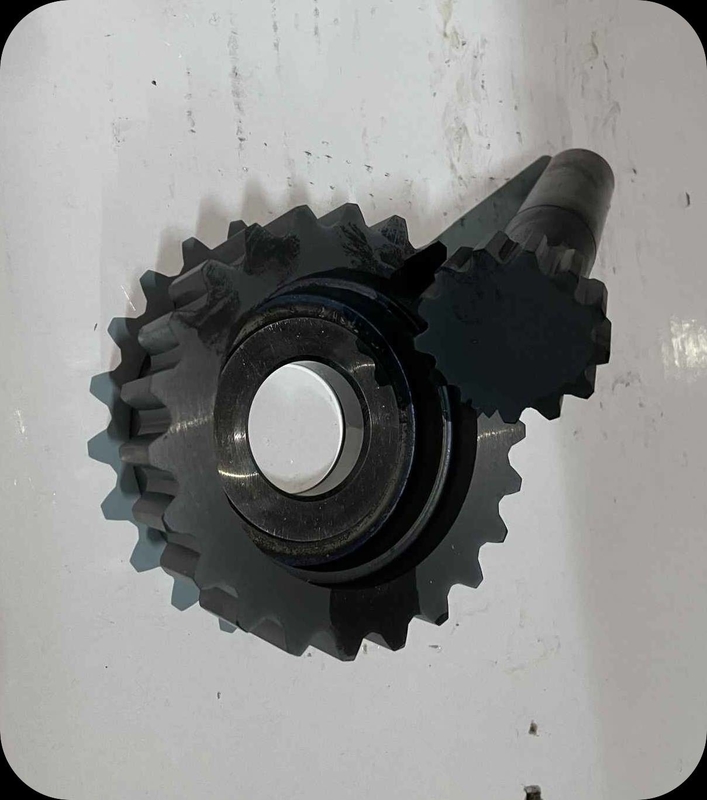

ODM Class A Slotting Cutter HSS พร้อมฟันตรง

เครื่องตัด Slotting ที่จัดทำดัชนีได้ด้วยฟันตรง

ชื่อสินค้า: Taper Shank Gear Shaper
ขอบเขตการใช้งาน: ส่วนใหญ่ใช้สำหรับการประมวลผลเดือยเมชภายในและเฟืองเฮลิคอลใช้สำหรับการประมวลผลเฟืองเดือยแบบตาข่ายภายในที่มีมุมแรงดัน 20° และหมุนรอบรูดอกไม้ด้วยมุมแรงดัน 30°ได้รับการออกแบบและผลิตตามมาตรฐาน JB78, GB6081-85 และไม่ได้มาตรฐานประสิทธิภาพสูง ความถูกต้องของผลิตภัณฑ์สามารถเข้าถึงเกรด 6 ทนต่อการสึกหรอเหมาะสำหรับการตัดเฉือนฟันภายในขนาดเล็กและลึก
ระดับความแม่นยำ:ระดับอา
วัสดุแปรรูป:เหล็กความเร็วสูง
Gear Shaper คือเครื่องมือตัดเฉือนเฟืองรูปเฟืองหรือรูปแร็คหัวกัดเฟืองเกียร์ใช้ในการประมวลผลเดือยเดือยตาข่ายภายในและภายนอกและเฟืองทรงกระบอกเฮลิคัลตามวิธีการสร้าง (ดูการตัดเฉือนเฟือง)คุณลักษณะของตัวปรับรูปร่างเฟืองคือสามารถประมวลผลเฟืองที่มีบ่า เฟืองหลายระดับ และเฟืองก้างปลาโดยไม่ต้องร่องเปล่าเครื่องไสเกียร์รูปทรงพิเศษยังสามารถประมวลผลชิ้นงานที่มีรูปแบบอื่นๆ เช่น กล้องและร่องฟันเฟืองภายใน

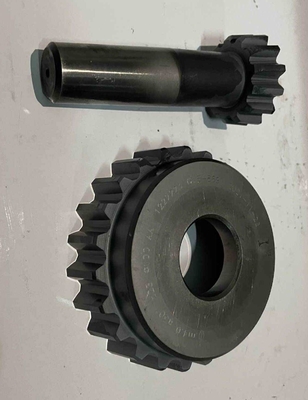

มีดไสเฟืองแบ่งออกเป็นสี่ประเภท: ดิสก์, ชาม, กระบอกและด้ามเทเปอร์ตามรูปร่างส่วนใหญ่ใช้เครื่องไสดิสก์สำหรับการประมวลผลฟันตรงทั้งภายในและภายนอก ฟันเฮลิคอลเฟืองเกียร์ และเฟืองก้างปลาเครื่องไสเฟืองรูปชามส่วนใหญ่ประมวลผลเฟืองเดือยที่มีบ่าและตาข่ายทั้งภายในและภายนอกความแตกต่างระหว่างมันกับตัวไสเฟืองรูปดิสก์คือ น็อตที่ใช้สำหรับจับยึดสามารถใส่เข้าไปในตัวเฟืองเกียร์ได้ดังนั้นการประมวลผลจึงไม่ถูกขัดขวางเครื่องไสเกียร์ทรงกระบอกใช้ในการประมวลผลเฟืองภายในและเฟืองภายนอกขนาดเล็ก และขันเกลียวบนเพลาหลักของเฟืองเกียร์ด้วยเกลียวของรูด้านในเครื่องไสก้านเทเปอร์ใช้เป็นหลักในการตัดเฉือนเดือยและเฟืองเกลียวภายใน
