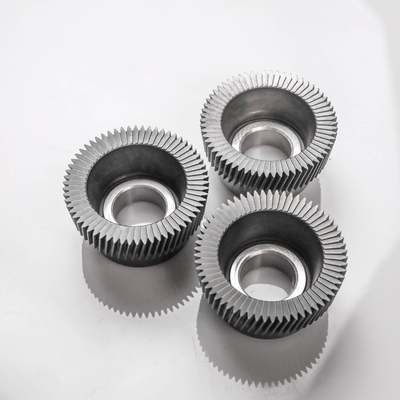

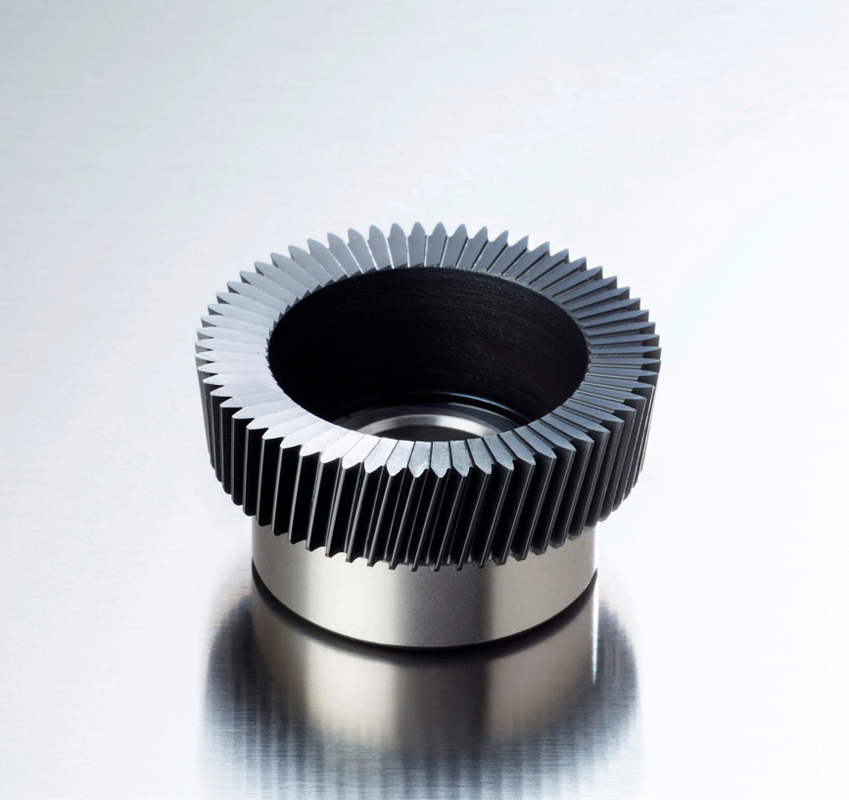

เครื่องมือคาร์ไบด์ Slotting ขนาดเล็กที่จัดทำดัชนีได้ Silver Class A

เครื่องตัด Slotting แบบจัดทำดัชนีขนาดเล็กที่ผลิตในประเทศจีน

ลักษณะกระบวนการ
ภาพรวม
การปรับรูปร่างเฟืองมีลักษณะเฉพาะในแง่ของคุณภาพการประมวลผล ประสิทธิภาพการผลิต และช่วงการใช้งานเมื่อเทียบกับเฟืองเฟืองเกียร์
ผลผลิต
เมื่อตัดเฟืองที่มีโมดูลัสขนาดใหญ่ ความเร็วของการปรับเฟืองจะถูกจำกัดโดยความเฉื่อยของการเคลื่อนที่แบบลูกสูบของสปินเดิลของคัตเตอร์สร้างรูปร่างเฟืองและความแข็งแกร่งของเครื่องมือกลกระบวนการตัดจะสูญเสียเวลาในการเดินทางรอบเดินเบา ดังนั้นประสิทธิภาพการผลิตจึงไม่สูงเท่ากับเฟืองเกียร์การปรับรูปร่างเฟืองให้ประสิทธิผลมากกว่าการใช้เฟืองเฟืองเฉพาะเมื่อตัดเฉือนเฟืองด้วยโมดูลขนาดเล็ก ฟันหลายซี่ และฟันกว้างฟันแคบเท่านั้น
ขอบเขตการใช้งาน
(1) ในการประมวลผลเฟืองที่มีบ่าและเฟืองคู่หรือหลายตัวที่มีร่องเครื่องมือเปล่าแคบ จะใช้เฉพาะการปรับรูปเฟืองเท่านั้นทั้งนี้เป็นเพราะ: มีด Shaper ต้องการพื้นที่เพียงเล็กน้อยในการ "ตัด" ในขณะที่หัวกัดประกอบอาหารจะขัดขวางขนาดเส้นผ่านศูนย์กลางขนาดใหญ่

(2) สำหรับการประมวลผลเฟืองก้างปลาที่ไม่มีร่องเครื่องมือว่างเปล่า เฉพาะเครื่องมือจัดฟันเท่านั้นที่สามารถใช้ได้

(3) สำหรับการประมวลผลเกียร์ภายใน สามารถใช้ได้เฉพาะที่ไสฟันเท่านั้น

(4) ในการประมวลผลเฟืองตัวหนอน สามารถใช้ได้เฉพาะ hobbing เท่านั้น

(5) สำหรับการตัดเฉือนเฟืองทรงกระบอกเฮลิคอล มีให้เลือกทั้งสองแบบแต่การ Hobbing สะดวกกว่าเมื่อใส่เฟืองเกลียว สปินเดิลของเครื่องมือของเครื่องไสเฟืองต้องมีรางนำเฮลิคัลเพื่อให้มีการเคลื่อนที่เป็นเกลียวของเฟืองเกียร์ และจำเป็นต้องใช้เครื่องไสเฟืองแบบพิเศษ ดังนั้นจึงไม่สะดวกอย่างยิ่ง
